| 分?jǐn)嗄芰?/strong> | 材料 | 工作溫度 | 焊接條件 |
| 35A或10ln，以較大者為準 | 保險絲主體一玻璃管 端蓋一一鍍鎳黃銅 尾部一一鍍錫銅，置于鍍鎳黃銅帽上 | -40°C~+125°C | 波峰焊:260°C，≤10秒 手工焊:360°C，≤5秒 |

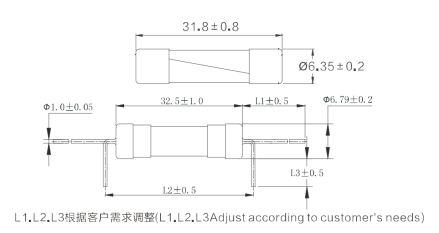

尺寸圖（單位:mm）
電氣特性：
| 測試電流 | 熔斷時間 | |
| 最小 | 最大 | |
| 115% | 1 hour | - |
| 210% | - | 120s(80mA~6.3A) 600s(8A~10A) 1800s (12.5A~20A) |
| 275% | - | 20s(80mA~6.3A) 30s(8A~20A) |
| 400% | 100ms 1500ms | 3s(80mA~6.3A) 5s(8A~20A) |
| 1000% | 30ms 50ms | 300ms(80mA~10A) 400ms(12.5A~20A) |
Approvals認證：（○ 表示認證中Pending● 表示已獲認證Approvals）
| 額定電流 | 額定電壓 | I2T(A2sec) | Approvals 認證 | ||||
 |  |  |  |  | |||
| 80mA | 250V | 0.0048 | ○ | ○ | ○ | ● | ○ |
| 100mA | 250V | 0.0063 | ○ | ○ | ○ | ● | ○ |
| 125mA | 250V | 0.0087 | ○ | ○ | ○ | ● | ○ |
| 160mA | 250V | 0.0292 | ○ | ○ | ○ | ● | ○ |
| 200mA | 250V | 0.0305 | ○ | ○ | ○ | ● | ○ |
| 250mA | 250V | 0.0523 | ○ | ○ | ○ | ● | ○ |
| 315mA | 250V | 0.0718 | ○ | ○ | ○ | ● | ○ |
| 400mA | 250V | 0.106 | ○ | ○ | ○ | ● | ○ |
| 500mA | 250V | 0.181 | ○ | ○ | ○ | ● | ○ |
| 630mA | 250V | 0.405 | ○ | ○ | ○ | ● | ○ |
| 800mA | 250V | 0.948 | ○ | ○ | ○ | ● | ○ |
| 1A | 250V | 3.509 | ○ | ○ | ○ | ● | ○ |
| 1.25A | 250V | 3.875 | ○ | ○ | ○ | ● | ○ |
| 1.6A | 250V | 4.858 | ○ | ○ | ○ | ● | ○ |
| 2A | 250V | 7.268 | ○ | ○ | ○ | ● | ○ |
| 2.5A | 250V | 10.256 | ○ | ○ | ○ | ● | ○ |
| 3.15A | 250V | 23.485 | ○ | ○ | ○ | ● | ○ |
| 4A | 250V | 34.578 | ○ | ○ | ○ | ● | ○ |
| 5A | 250V | 51.73 | ○ | ○ | ○ | ● | ○ |
| 6.3A | 250V | 101.08 | ○ | ○ | ○ | ● | ○ |
| 8A | 250V | 177.79 | ○ | ○ | ○ | ● | ○ |
| 10A | 250V | 208.63 | ○ | ○ | ○ | ● | ○ |
| 12.5A | 250V | 409.68 | ○ | ○ | ○ | ● | ○ |
| 15A | 250V | 699.89 | ○ | ○ | ○ | ● | ○ |
| 16A | 250V | 707.33 | ○ | ○ | ○ | ● | ○ |
| 20A | 250V | 917.88 | ○ | ○ | ○ | ● | ○ |
| 25A | 250V | 1090.59 | ○ | ○ | ○ | ● | ○ |
| 30A | 250V | 1858.28 | ○ | ○ | ○ | ● | ○ |
安全認證/Safety Approvals
| 認證 | 額定電流 | 額定電壓 | 證書編號 |
| UL | 0.08A30A | 125V/250V | E249609 |
