管式保險絲
EN

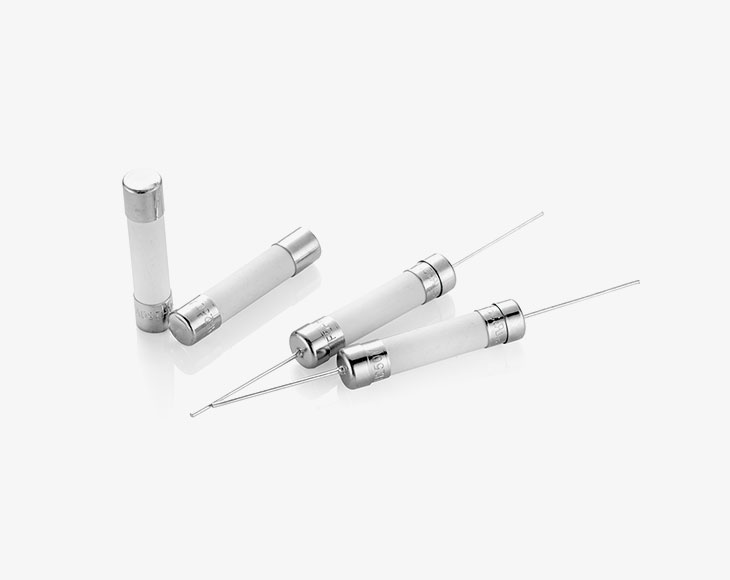

6C 歐規陶瓷管高分斷快熔斷

額定電流：80mA-30A

額定電壓：125V-250V-300V-350V-400V-450V-500V

服務咨詢：181-2399-9999
郵 箱：yewu@xcfuse.com

PDF資料

參數說明

分斷能力材料工作溫度焊接條件

TUV 1500A at 125V/250V/300V/350V/400V/

450V/500V AC(1A-30A)

UL 1500A at 125V/250V/300V/350V/400V/

450V/500V AC(80mA-30A)

保險絲體-陶瓷保險絲

端部——鍍鎳黃銅

尾纖——鍍鎳黃銅蓋上的鍍錫銅

-40°C~+125°C

Wave solder：260℃，≤10S

Hand solder：360℃，≤5S

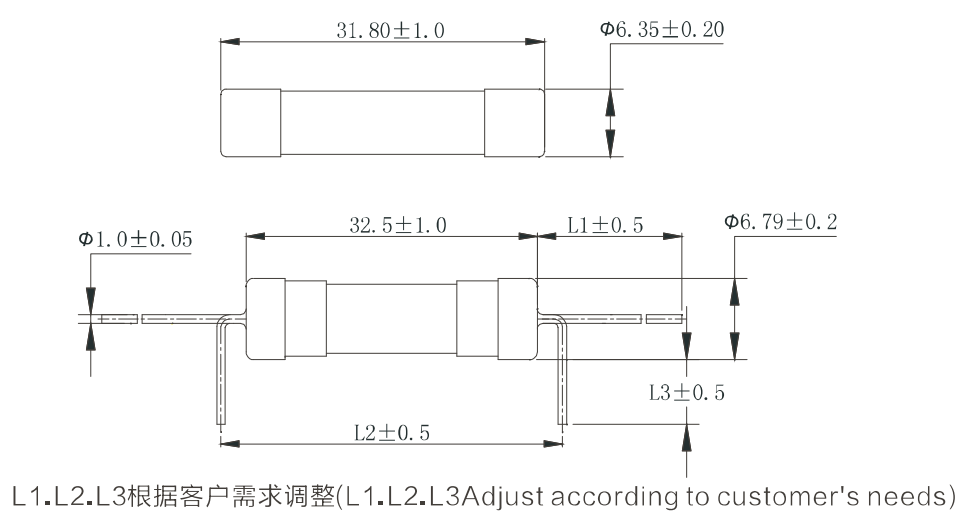

尺寸圖:單位Unit:mm


電氣特性：

測試電流熔斷時間
最小最大
150%1 hour-
210%0.2s1800s
275%10ms
10ms
40ms		2s(250mA-6.3A)
3s(8A-10A)
20s(12A-30A)
400%3ms
10ms
10ms		600ms(250mA-6.3A)
800ms(8A-20A)
1s(12A-30A)
1000%-30ms(250mA-6.3A)
40ms(8A-10A)
50ms(12.5A-30A)


Approvals認證：（○ 表示認證中Pending ● 表示已獲認證Approvals）

額定電流 額定電壓

I2T(A2sec)

Approvals 認證
4815bfc87ed2b0cafe6e98e1bfde9f809395dc324fa71ebca9a252590fcbf71da5ddac18e71bcc58a68bc05a34a01ccff0b7643371d5d3104f524982d1f0b5e8f86b86be9c5c3957c449f8592241b1abTUV.jpg
80mA250V0.0032○○●●○○
100mA250V0.0041○○●●○○
125mA250V0.0065○○●●○○
160mA250V0.0129○○●●○○
200mA250V0.0178○○●●○○
250mA250V0.0324○○●●○○
315mA250V0.0515○○●●○○
400mA250V0.0868○○●●○○
500mA250V0.131○○●●○○
630mA250V0.208○○●●○○
800mA250V0.647○○●●○○
1A250V1.005○●●●●●
1.25A250V1.579○●●●●●
1.6A250V2.855○●●●●●
2A250V5.261○●●●●●
2.5A250V8.213○●●●●●
3.15A250V11.488○●●●●●
4A250V23.075○●●●●●
5A250V41.73○●●●●●
6.3A250V61.09○●●●●●
8A250V125.78○●●●●●
10A250V265.34○●●●●●
12A250V463.63○○●●○○
12.5A250V487.50○●●●○●
15A250V589.88○○●●○○
16A250V814.33○●●●○●
20A250V1648.35○●●●○●
25A250V2590.68○○●●○●
30A250V4729.21○○●●○●

安全認證/Safety Approvals

認證額定電流額定電壓證書編號
UL0.08A~30A125V/250V/300V/350V/400V/450V/500VE249609
CQC1A~20A250VCQC:22012330563
PSE≤30A250VPSE:JET5173-31003-1011/1012/1013
KC1A~10A250VKC:SU05031-22001/22002/22003
TUV1A~30A250VTUV:J 50531882
