管式保險絲
EN

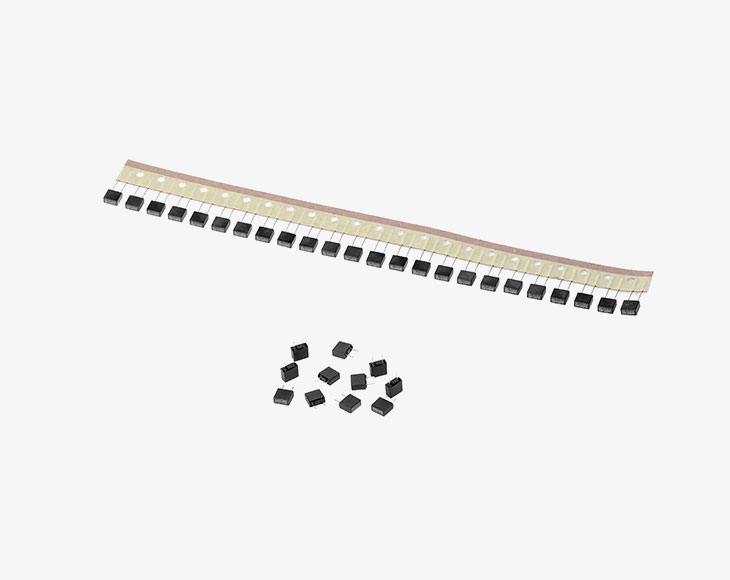

5TE微型保險絲歐/美規慢熔斷

額定電流：80mA-20A

額定電壓：125V-250V-300V-350V

服務咨詢：181-2399-9999
郵 箱：yewu@xcfuse.com

PDF資料

參數說明

分斷能力材料工作溫度焊接條件

VDE 100A at 300V AC(315mA-6.3A)

VDE 100A at 250V AC(125mA-10A)

UL 200A at 125V/250V/300V/350V AC(80mA-20A)

Fuse body - Plastic

Element - Alloy

Pigtail -Tin plated copper

-40°C~+125°C

Wave solder：260℃，≤10S

Hand solder：360℃，≤5S

尺寸圖(單位:mm)

5TE

電氣特性：

測試電流熔斷時間
最小最大

150%(≤6.3A)

           (8A-10A)

1 hour

30 min

-

210%(≤6.3A)

            (8A-10A)

-

120s

300s

275%(≤6.3A)

           (8A-10A)

400ms

1s

10s

20s

400%150ms3s
1000%20ms 150ms


Approvals認證：（○ 表示認證中Pending ● 表示已獲認證Approvals）

  額定電流 額定電壓

I2T(A2sec)

Approvals 認證
VDE1.jpgUL.jpgCCC.jpg9395dc324fa71ebca9a252590fcbf71d.jpgf0b7643371d5d3104f524982d1f0b5e8.jpgf86b86be9c5c3957c449f8592241b1ab.jpgTUV.jpg
80mA250V
0.026
○●○○●○
○
100mA250V0.035
○●○○●○○
125mA250V0.056
●●●○●●○
160mA250V0.092
●●●○●●○
200mA250V0.163
●●●○●●○
250mA250V0.255
●●●○●●○
300mA250V0.421
○●○○●○○
315mA250V0.603
●●●○●●○
350mA250V0.615
○●○○●○○
400mA250V0.679
●●●○●●○
500mA250V1.179
●●○○●○○
600mA250V1.428
○●●○●●○
630mA250V1.831
●●●○●●○
750mA250V2.517
○●○○●○○
800mA250V3.608
●●●○●●○
1A250V7.309
●●●○●●○
1.25A250V12.77
●●●○●●○
1.5A250V17.29
○●○○●○○
1.6A250V20.64
●●●○●●○
2A250V29.51
●●●○●●○
2.5A250V44.25
●●●○●●○
3A250V52.36
○●○○●○○
3.15A250V69.55
●●●○●●○
4A250V112.20
●●●○●●○
5A250V190.23
●●●○●●○
6A250V235.15
○●○○●○○
6.3A250V262.11
●●●○●●○
7A250V315.95
○●○○●○○
8A250V385.44
●●●○●●○
10A250V609.78
●●●○●●○
12A250V879.61
○●○●●○●
12.5A250V956.35
○●○○●○○
15A250V1366.02
○●○●○○●
20A250V1910.70
○●○●○○●

安全認證/Safety Approvals

認證額定電流額定電壓證書編號
UL0.08A~20A125V/250V/300V/350VE249609
CCC0.10A~10A250VCCC:2020970207000073
CQC12.5A~20A250VCQC:23012408908
PSE≤5A125VPSE:JET5173-31007-1002
≤15A250VPSE:JET5173-31007-2001/1008
KC0.125A~10A250VKC:SU05031-10010/10011/10012/18001/18002
VDE0.125A~10A250VVDE:40029550
0.315A~6.3A250V/300VVDE:40036821
